獨立引擎帶動冷凍機

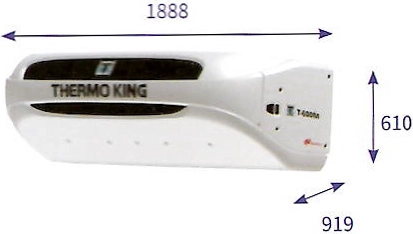

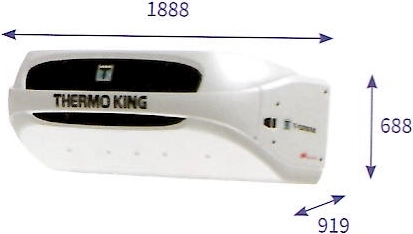

T系列產品-M機組 卡車獨立製冷機組

安靜的運作

高溫外氣溫度下的冷凍能力

每一次配送，卡車門被打開，冷氣從貨物區流出來，炎熱潮濕的空氣流進去替代了冷氣。無論外氣溫度如何，冷凍機組需又有快速冷凍能力，在下一次門打開之前廂內需降回至原設溫度。T系列採用了加大尺寸的蒸發器合冷凝器盤管，與應用範圍經過驗證的往復式壓縮機密切合，在高達55度C高溫的沙漠裡也能快速降溫，冷凍系統的改良設計，提供更好的運作效率及，消耗每公升燃料可產生更多網的冷凍能力。

易於操作

良好的設計，意味著容易操作。這是全新的TSR-2車內控制器開發背後的指導原則。客戶告訴我們，他們的駕駛員使用不同的語言，也不是冷凍專家。目前的控制系統過於複雜，甚至可能危及載貨的危險。運用直覺工效學，冷王(Thermo King)研製了一種智慧型簡易控制器，例如：紅色向上的箭頭表示溫度上升了，藍色向下的箭頭表示溫度降低了。實際測試顯示該設計是可行的，減少了失誤，設備更容易操作。

易於維修

外觀設計不僅僅反映出設計者在這一應用反維的革新性，而且他們採用全啓開式的面版，使得容易接近主件進行維修保養。外部面板使用耐衝擊的抗腐蝕性Geloy樹脂肪來保持外觀時尚和降低回修成本。這種可回收再利用的材料，使得設計者可達到符合高度空氣動力學的形狀美觀和省油的經濟效益。

冷王綠色科技發動機

低排放，高性能

發動機壽命

我們全新T系列產品發動機功能更加強大，油和冷卻劑的溫度都降低了，這就減少了對機器組件的應力以及對發動機的磨損

生物燃料的相容性

所有的新發動機都獲准使用B5燃油（5%生物柴油/95%石油柴油），同時無須改變維修週期，還有更高生物柴油（B6至B100）的燃油再換油和噴油器維修之間的時間間格彈性縮短。

全新TSR控制器

操作簡便，無與倫比

新型易懂的介面

全新TSR駕駛介面所有的資訊都以清晰的標誌符號圈行顯示出來。無論哪種語言都可清送應對。這種設置使操作更佳便捷，同時也降低了操作失誤帶來的風險。

節省燃料

TSR包含以下特徵，更加節省燃料：

• 循環啓停（Cycle-sentryTM）模式
• 燃料節省模式

PC MonitorTM 自我診斷功能

易於閱讀的LED顯示幕

更加安全

鄰近一天的末尾，如何始終保護貨物新鮮是最重要的。TSR的以下一系列改進使之變得更簡單有效：

• 帶鎖的小鍵盤
• 相位校正
• 柴油/電自動些換
• 設定點警告
• 柴油發動機和設備電耗時顯示
• 對有關人員開設分層安全設定級別
• 油量、水箱冷卻劑警示線

可靠的品質

冷王T系列產品式經數年來的廣泛研究合嚴格測試的結果，確保每一個機組都能提供無與倫比的可靠性和效能。T系列產品在開發的每一個階段都經歷了全球尖端研發中心嚴格的測試程式，包過不間段耐久性測試，加速老化實驗並經受過極端操作環境考驗。所有這些措施可以確保T系列製冷機組在任何外界條件下都能滿足任何溫控需求。

EMI2000：長效過濾器，延長維修間隔

• 2000小時/24個月換機油間隔
• 與市場同類產品相比，維保成本更低
• 液體洩漏量和廢物排放量降低，減小了對環境的污染

動力組件

• Poly-V彈性皮帶使用壽命長
• 靜音通道技術：先進的材料可以消除通常因帶輪不對齊引起的噪音

盤管

• 更大的冷凝/蒸發器適應更惡劣的環境，更大的容積，更高的效率，更少的噪音。
• 機械驅動的蒸氣風閃降低維修成本。

主要功能與選項

Cycle-Sentry循環啓停（標準功能）

無須製冷時發動機循環啓停，當需要進行製冷或電職需要充電時發動機會自動啟動

• 燃油及二氧化碳排放量減少達80%
• 不見使用壽命延長
• 維修成本降低

EMI 2000：維修間隔延長（標準功能）

冷王EMI2000將延長維修間隔，通過以下方式降低您的運營成本

• 降低清潔和清理成本
• 高效的過濾功能可延長發動機壽命
• 液體洩漏量和廢物排放量降低，減小了對環境的汙染

WhisperTM低噪音套件（配選）

與上一代卡車機組相比，WhisperTM低噪音套件將噪音降低了超過50%

冷王EON電池（配選）

• 使用具有高度循環能力和巨大供電能力的吸附式玻璃纖棉技術
• 五至八年的使用壽命為您節省更換電池所需的費用和時間
• 低溫條件下比濕電池能更好的保持電量

TherMax 系統（標準功能）

• 除霜更快

Wintrac 數據分析軟體（配選）

使用方便的軟體向車隊管理人員提共全自動客戶訂製溫度報告，並提供由資料獲取系統紀錄或由TracKing傳輸的設備運作數據報告

T SR 駕駛室介面（標準功能）

柴油到備電自動切換（標準功能）

• 柴油機切斷，街上備電，自動切換到備電運轉

自動相位校正（標準功能）

• 備電運行時避免風扇反向轉動
• 保護貨物

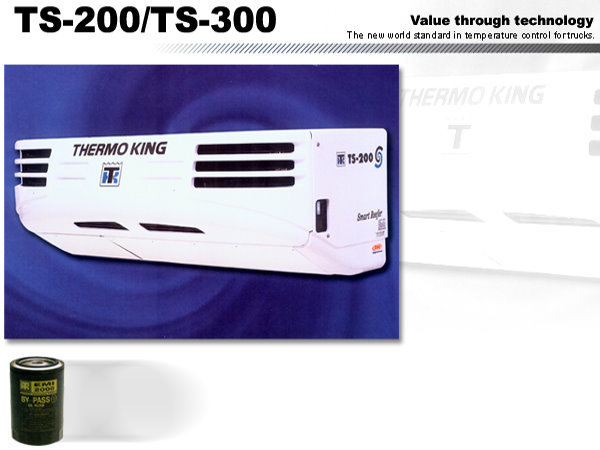

機組種類Models available

• TS-200/TS-300 30: 引擎運轉時冷卻與加熱
• TS-200/TS-300 50: 引擎運轉時與待命電力運轉時冷卻與加熱

冷凍能力Refrigeration capacity

• 系統淨冷卻能力，於周圍溫度100℉(38℃)時，引擎高速運轉/60赫茲電力運轉時：

除霜/加熱能力Defrost/heating capacity

• 系統淨加熱能力，於周圍溫度-20℉ (-29℃)時，引擎高速運轉/60赫茲電力運轉時：

操作運轉Operation

• 引擎運轉時連續運轉冷卻/加熱
• 待命電力運轉時啟動/停止冷卻/加熱
• 引擎運轉時以CYCLE-SENTRY™啟動/停止冷卻/加熱
• 使用微處理器控制的智慧型除霜自動除霜啟動與停止，設計用來將除霜時間減到最短
• 使用空氣開關啟動自動除霜

蒸發器風扇性能Evaporator blower performance

• 蒸發器風扇性能，在引擎高速運轉於0 in水柱外部靜壓時。
• 空氣流量：1600ft³/min.(2,720m³/hr)
• 排氣速度：25.9 ft/sec. (7.9 m/s)

清潔安靜的引擎Clean and Silent engine

• TK3.74柴油引擎
• 符合EPA Tier 1 (2000)排放規定
• 三汽缸、液冷式
• 排氣量45.2 cu. In. (740 cm)
• 油箱容量：8.7qt. (8.2 liter )

高性能壓縮機Proven, high performance compressor

• Thermo King TKO 4.0 hp compliant ScrollR
• 排氣量：4.0 cu. In. (65 cm) 電動馬達(50型)Electric motor (model 50)
• TS-200: 230V/3-Phase/60Hz, 6.0hp
• TS-300: 230V/3-Phase/60Hz, 7.2hp
• 標準特性 Standard Features
• TK3.74清潔安靜的柴油引擎
• 智慧型冷藏室( P-T)微處理器控制器。業界最先進、最容易操作之控制系統。

標準特性包括Standard features include：

• CYCLE-SENTRY啟動/停止控制系統
• 車內遠端顯示
• 連續系統偵測
• 機組自我檢查預先跳脫
• 40個警告模式(業界最完整)
• 柴油-電力自動切換(50型)
• 智慧型除霜
• 6個計時器(3個可程式)
• 可程式設定點範圍
• 低速鎖定(低噪音運轉)
• 機組特性選擇
• 雙皮帶驅動系統
• 低分貝噪音降低系統
• Thermax™系統
• 自動相位校正(50型)
• 三向控制閥
• 交流電源插座箱(50型)
• 抗腐蝕保護，延長系統壽命，延長表面狀況
• 聚酯粉塵披覆鋁製機架
• 複合材料外部覆蓋
• 不銹鋼冷凝器外部零件
• 不銹鋼蒸發器零件
• 披覆冷凍管路

減少保養的特點 Maintenance reduction features

• 旁通油料過濾器
• 交流發電機，23安培，12伏特直流電
• 旋風式空氣濾清器
• 插入式燃料過濾器
• 全流式油料過濾器
• 錐形轉子風扇軸承

保護裝置 Protection devices

• 引擎低油量開關
• 引擎冷煤壓力過高關閉
• 引擎油壓過低關閉
• 壓縮機溫度過高關閉
• 冷煤壓力過高關閉
• 冷煤壓力過高釋壓閥
• 馬達過載保護器(50型)
• 12伏特電流斷路器與電流限流器

安裝工具Installation kit

• 軟管槽
• 安裝零件
• 電池電纜
• 電動燃料泵
• 燃料管路
• 燃料油槽吸油管與回油管

透過工業技術帶來的價值

• 整體溫度管理
• 整體負載保護
• 減少燃料消耗
• 減少保養成本
• 無人可及的可靠性
• 更佳的維修方式
• 按鍵式車內控制偵測
• 靜音運轉

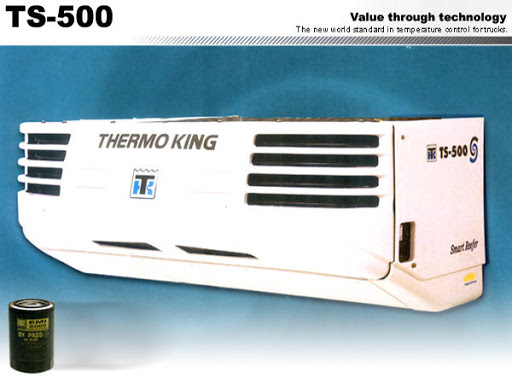

TS-500規格說明Specification

說明Description：

單件式、前置、高容量、柴油引擎驅動冷卻加熱系統，供大型貨車使用。設計專供無氯R- 404A冷煤使用。由特殊清潔安靜之柴油引擎驅動。配備有皮帶驅動之雙蒸發器風扇，優越的空氣流量。獨家節省空間冷凝器，提供最大的車廂淨空，減少車體在傳統底盤上的高度。節省空間的蒸發器將蒸發器下方的空間最佳化，可用於任何種類的貨物。重量輕盈的鋁製機架，可增加貨物酬載量。

機組種類Models available：

• TS-500 30: 引擎運轉時冷卻與加熱
• TS-500 50: 引擎運轉時與插電運轉時冷卻與加熱

冷凍能力Refrigeration capacity：

• 系統淨冷卻能力，於周圍溫度100℉(38℃) 時，引擎高速運轉 /60 赫茲電力運轉時:

除霜/加熱能力Defrost/heating capacity：

• 系統淨加熱能力，於周圍溫度-20℉(-29℃) 時，引擎高速運轉/60赫茲電力運轉時:

操作運轉Operation：

• 引擎運轉時連續運轉冷卻/加熱
• 待命電力運轉時啟動/停止冷卻/加熱
• 引擎運轉時以CYCLE-SENTRY™ 啟動/停止冷卻/加熱
• 使用微處理器控制的智慧型除霜自動除霜啟動與停止，設計用來將除霜時間減到最短
• 使用空氣開關啟動自動除霜

蒸發器風扇性能Evaporator blower performance：

• 蒸發器風扇性能，在引擎高速運轉於0 in水柱外部靜壓時。
• 空氣流量：1,900 ft /min. (3,200 m /hr)
• 排氣速度：21.0 ft/sec. (6.4m/s)

清潔安靜的引擎Clean and Silent engine ：

• TK3.95柴油引擎
• 符合EPA Tier 1 (2000)排放規定
• 三汽缸、液冷式
• 排氣量58.2 cu. In.(950 cm)
• 油箱容量：11.6 qt. (11.0 liter)

高性能壓縮機Proven, high performance compressor：

• 排氣量：5.98 cu. In. (98 cm )
• 電動馬達(50型)

標準特性Standard Features

TK3.95清潔安靜的柴油引擎

智慧型冷藏室( P-T)微處理器控制器。業界最先進、最容易操作之控制系統。

標準特性包括Standard features include：

• CYCLE-SENTRY啟動/停止控制系統
• 車內遠端顯示
• 連續系統偵測
• 機組自我檢查預先跳脫
• 40個警告模式(業界最完整)
• 柴油-電力自動切換(50型)
• 智慧型除霜
• 6個計時器(3個可程式)
• 可程式設定點範圍
• 低速鎖定(低噪音運轉)
• 機組特性選擇
• 雙皮帶驅動系統
• 低分貝噪音降低系統
• 自動相位校正(50型)
• 三向控制閥
• 交流電源插座箱(50型)
• 抗腐蝕保護，延長系統壽命，延長表面狀況
• 聚酯粉塵披覆鋁製機架
• 複合材料外部覆蓋
• 不銹鋼冷凝器外部零件
• 不銹鋼蒸發器零件
• 披覆冷凍管路

減少保養特性Maintenance reduction features：

• 旁通油料過濾器
• 交流發電機，23安培，12伏特直流電
• 旋風式空氣濾清器
• 插入式燃料過濾器
• 全流式油料過濾器
• 錐形轉子軸承fanshafts

保護裝置Protection devices：

• 引擎低油量開關
• 引擎冷煤壓力過高關閉
• 引擎油壓過低關閉
• 壓縮機溫度過高關閉
• 冷煤壓力過高關閉
• 冷煤壓力過高釋壓閥
• 馬達過載保護器(50型)
• 12伏特電流斷路器與電流限流器

安裝工具Installation kit：

• 軟管槽
• 安裝零件
• 電池電纜
• 電動燃料泵
• 燃料管路
• 燃料油槽吸油管與回油管

• 您可以從革新性的新設計看到可靠性與性能。
• SMART REEFER – 業界最先進的微處理器。
• 特別的TherMax系統提供更快的除霜、優越的加熱能力。
• 鋁製外框與外部面板重量輕、耐腐蝕。

系統性能SYSTEM PERFORMANCE

SMART REEFER特性

• SMART REEFER – 業界最先進之微處理器。
• 優越的負載循環氣流提供整體負載保護
• 重量輕/耐腐蝕外框與外部面板
• 乾淨又安靜之柴油引擎
• 使用特別的TherMax系統之優越的加熱能力與更快的除霜
• 安全環保的R404A無氯冷煤

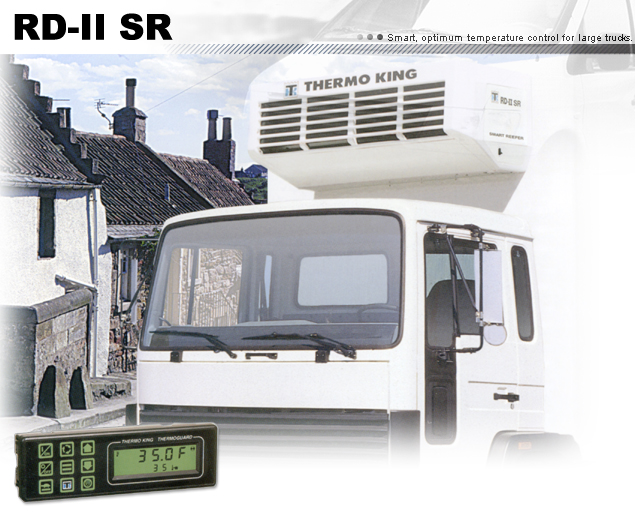

:::RD-II SR 規格:::

說明DESCRIPTION：

• 供大型貨車專用的一個單件、前置式、高能量、柴油引擎驅動冷卻加熱系統。
• 皮帶驅動雙蒸發器風扇的特性供優越的空氣流動使用。特別的小空間冷凝器提供最大的車廂空間，並且減少傳統底盤貨車車體高度。節省空間蒸發器將蒸發器下方空間最佳化，可供各種貨物使用。鋁質框架重量輕，讓酬載容量增加。
• 業界領導SMART REEFER微處理器控制器提供持續監控、先進的診斷及簡單的故障排除。TherMax™除霜/加熱系統增加機組加熱容量，除霜更快。

可購買車型MODELS AVAILABLE：

• RD-II 30 SR: 引擎運轉之冷卻與加熱。
• RD-II 50 SR: 引擎與插電電力運轉之冷卻與加熱。

冷凍能力REFRIGERATION CAPACITY：

周圍溫度100℉ (38℃)且以引擎高速運轉/60赫茲電力運轉之系統靜冷卻能力。

除霜/加熱能力DEFROST/HEATING CAPACITY ：

• 周圍溫度-20℉(-29℃)且以引擎高速運轉/60赫茲電力運轉之系統靜加熱能力。

操作運轉OPERATION

• 引擎或待命電力運轉之持續運轉冷卻/加熱。
• CYCLE-SENTRY™模式中啟動/停止引擎或待命電力運轉之冷卻/加熱。
• 使用空氣開關啟動自動除霜。

蒸發器風機之性能EVAPORATOR BLOWER PERFORMANCE

• 蒸發器風機性能在引擎高速運轉下靜壓為0英吋(0公厘) 水柱外部靜壓：
• 空氣流量：1,800 ft3/min (3,60 m3/hr)
• 排氣速度：20.0 ft/sec(6.1m/s)

乾淨安靜的引擎CLEAN AND SILENT ENGINE

• TK 3.95柴油引擎
• 符合所有CARB’95排放標準
• 三汽缸、液冷式
• 60.0立方公吋(950cm3)排氣量
• 11.8夸特(11.0公升)油箱容量

實證之高性能壓縮機PROVEN, HIGH-PERFORMANCE COMPRESSOR

• Thermo King X246，四汽缸
• 26.0立方公吋(426cm3)排氣量

電動馬達(50型)ELECTRIC MOTOR(MODEL 50)

• 230V/3-Phase/60 Hz, 7.5 hp

:::標準特性STANDARD FEATURES:::

SMART REEFER(μP-T)微處理器控制器特性

• SMART REEFER(μP-T) microprocessor controller features：
• CYCLE-SENTRY ™啟動/停止控制系統
• 車廂內遠端顯示器
• 持續系統監控
• 機組自我檢測/發車前檢查
• 40個警報模式。業界內最徹底
• 柴油-電力自動切換(50型)
• 智慧型除霜
• 6小時計時器(3種可程式控制)
• 低速鎖定(低噪音運轉)
• 測量機組的選擇

TK3.95乾淨又安靜的柴油引擎 TK 3.95 clean and silent diesel engine

X426型高性能壓縮機Model X426 high-performance compressor

TherMax™系統除霜更快、更大的加熱能力财

TherMax™ system for faster defrosts, greater heating capacity

自動相位更正(50型) Automatic phase correction (50 model)

三向控制閥Three-way control valve

交流電插座230伏特(50型)

抗腐蝕保護延長系統壽命，保持長期表面完整

Corrosion-resistant protection for extended system life, long lasting appearance

• 樹脂粉末披覆鋁框
• 複合材料外蓋
• 不鏽鋼冷凝器外部零件
• 不鏽鋼蒸發器零件
• 披覆冷煤管

減少保養之特性Maintenance reduction features

• 交流發電機，23安培，12伏特直流電
• 油浸式空氣濾清器
• 旋入式油濾清器
• 全流式油濾清器
• 圓錐狀滾筒軸承風扇轉軸
• 圓錐狀滾筒軸承惰輪滑輪

保護裝置Protection devices

• 引擎低油位開關
• 引擎冷卻液高溫關閉
• 引擎低油壓關閉
• 冷煤高壓關閉
• 冷煤高壓釋壓閥
• 馬達過載保護器(50型)
• 12伏特電路斷路器(電流限流器)

安裝工具Installation kit

• 安裝零件
• 電池電纜
• 電動油泵
• 油管
• 油槽加油管與回油管

:::選用特性OPTIONAL FEATURES:::

數據記錄

安裝於機體之控制盒(μP-T)

低分貝噪音消音組(6 dBA)

R-134a冷煤

空氣濾清器，乾式

易讀式溫度計

旁通式油過濾器

遠端顯示燈

矽膠冷卻液軟管

門禁開關1門開關

電動馬達(僅50型)

• 380V/3-Phase/50Hz, 6.25hp
• 460V/3-Phase/60Hz, 7.5hp

電動加熱器跳脫(50型)

不鏽鋼柵板

頂部網板冷凝器

柴油加熱器

電池盒，萬用式

電池，12伏特(經銷商提供)

油槽(含托帶與托架)

• 30加侖(114公升)底置式鋁槽
• 50加侖(190公升)底置式鋁槽
